你知道什么是SMD(Solder-Mask Defined)與NSMD(Non-Solder-Mask-Defined)焊墊/焊盤設計嗎？SMD與NSMD的焊墊設計各有什么優缺點？BGA的焊墊應該設計成SMD或NSMD才能提升對抗應力的沖擊而不會破裂呢？
新官上任三把火，公司內部中高層人事異動后，新人總喜歡出些新點子來彰顯自己的存在價值，老美常見的戲碼，也總喜歡推翻前人的決定，認為前人的決定都是狗屎。這次熊熊燃燒起來一把火是要求以后新產品
PCB設計時「
BGA的焊盤設計都應該采用NSMD來取代SMD」，他認為這樣可以增強BGA抵抗應力的能力，有助通過產品驗證的「摔落測試(drop test)」與「滾動測試(tumble test)」。

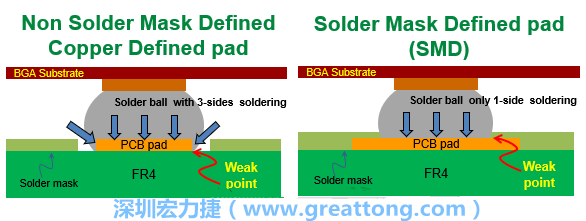

因?yàn)檫@位長官覺得在同樣裸露出來的銅箔面積下，NSMD的吃錫面積比SMD焊墊設計來得多，NSMD焊墊設計的焊墊表面與側面都可吃到錫，但是SMD焊墊設計則只有表面焊墊能吃到錫，所以NSMD要比SMD可以承受更大的應力沖擊或板彎量。
理論上如果僅就「焊錫強度」來看，NSMD的焊墊設計的確比SMD的吃錫面積來得多而且強壯（基于露銅面積一樣時），但是在實際應用上，將BGA焊墊設計成NSMD真的就比較耐摔嗎？答案似乎不一定？
為了驗證這個論點，我們?cè)?jīng)做過實驗計劃，將同樣一塊電路板的BGA焊墊分別設計成SMD與NSMD兩批樣品，然后拿去做整顆BGA-IC的拉拔力測試，結果其實與這位長官想的不太一樣，但這并不能代表什么，因?yàn)椴徽撌荢MD或NSMD焊墊設計，其最終都無法通過DQ的「摔落測試(drop test)」或「滾動測試(tumble test)」。
總總跡象顯示有時候NSMD表現比較好，有時候卻又是SMD表現比較好。所以，在BGA焊墊設計上我們無法證明NSMD一定比SMD來得好。
這個結果只能告訴我們，如果不從設計根本解決沖擊應力對PCB板彎與BGA失效所造成的影響，一心想靠著增加「焊錫強度」來解決BGA破裂的問題，結果應該會讓人大失所望。
最后，來看一下【SMD與NSMD焊墊設計優缺點的比較表】吧！這個表格的觀念在之前的文章中應該都有提到過了，這里將之整理成表格給大家可以更容易理解。這個比較表建立在SMD與NSMD焊墊上裸露出相同的銅箔表面積當基礎做成的。
將BGA焊墊設計為SMD與NSDM優缺點
|
|
SMD
(Solder-Mask-Defined)
|
NSMD
(Non-SMD)
|
|
|
 |
 |
|
優點 |
焊墊與FR4的結合力(Bonding force)較強。
因?yàn)槠鋵?shí)際銅箔的面積較大。
|
吃錫面積較大、焊錫強度較佳。
因?yàn)楹稿a可以同時吃在銅箔的正上方表面與側邊。
Layout時可以有比較多的空間
讓線路從兩個焊墊之間通過。
|
|
缺點 |
焊錫強度較差。
因?yàn)橄鄬?duì)吃錫面積變小，而且綠漆會因?yàn)闊崦浝淇s影響焊錫與綠漆交界處的吃錫效果。
Layout時走線較困難。
|
焊墊與FR4的結合力較差。
因?yàn)槠鋵?shí)際銅箔的面積較小。
助焊劑、錫珠較容易殘留在未被綠漆覆蓋住的區域。
|
|
錫球最可能斷裂位置 |
錫球最可能斷裂位置 發生在錫球與PCB焊墊之間
（一般在IMC層位置）
|
發生在焊墊與FR4之間
（一般焊墊會被剝離）
|
到目前為止，我們并沒有任何確切的證據可以證明到底BGA焊墊應該設計成SMD或NSMD比較好以抵抗應力造成的錫球破裂問題，深圳宏力捷建議是從設計根本來解決應力問題。

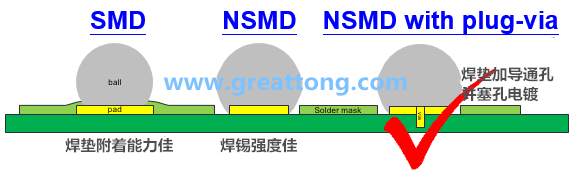

另外，如果對PCB成本影響不大，深圳宏力捷強烈建議BGA的焊墊設計應該采用NSMD+via，只是導通孔必須鍍銅填孔，而且還要盡量加大焊墊的尺寸，因?yàn)閷?shí)驗數據說明有加導通孔的焊墊，其承受推力及拉力的能力都比沒有加導通孔的焊墊強。
