SMT加工是通過貼片機和回流焊接機將元件焊接在PCB電路板上的過程的縮寫。元件是否能正常工作，最終的電路板能否保證正常工作和功能取決于此。因此，必須在SMT加工前實施過程控制測量，以優化PCBA加工和組裝。這將確保將來不會發現代價高昂的錯誤，降低產品的故障率，保護SMT貼片加工廠的聲譽。
PCB組裝的過程控制主要涉及印刷、安裝和回流焊階段的一些穩健過程的實施。
讓我們深入了解組裝SMT焊接缺陷的一些細節。錫膏印刷的成功與否，決定了整體質量能否達到預期。因此，我們需要詳細了解和評估可能影響過程的質量異常。
SMT打樣前，必須檢查以下各項：
一、PCB要檢測的內容
1. PCB光板是否變形，表面是否光滑；
2. 電路板焊盤上是否有氧化；
3. 電路板上的覆銅是否外露；
4. PCB是否已烘烤指定時間。
二、錫膏印刷前應檢查的內容
1. 板材不能垂直堆放，板材之間不得碰撞；
2. 定位孔與模板開口是否一致；
3. 錫膏在室溫下是否提前解凍；
4. 錫膏的選擇是否正確，是否過期；
5. SPI錫膏檢測器是否有校準數據；
6. 鋼網、模具是否清洗，表面是否有助焊劑殘留；
7. 是否對鋼絲網進行翹曲試驗；
8. 刮板參數是否校準和調整。

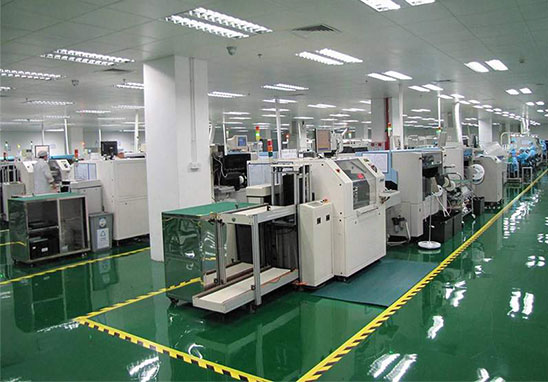

深圳宏力捷PCBA加工優勢
1. 高度專業：公司專注于加工樣板、中小批量，承諾物料確認無誤后3-5個工作日交貨。
2. 專業的設備：公司的設備都是針對樣板和中小批量生產而量身定做的先進設備，可貼0201，BGA間距0.3MM、QFN、CSP、CON等元器件。
3. 專業的技術：技術骨干100%5年以上的工作經驗，一線操作工85%3年以上的工作經驗。
4. 公司在日常運營中貫徹了5S、6σ理念，來料到出貨最少有7次把關。數量達到100PCS的我司承諾都會過AOI光學檢測。
5. 公司承諾焊接直通率為99%以上，若客戶發現焊接缺陷，公司承諾免費返修。

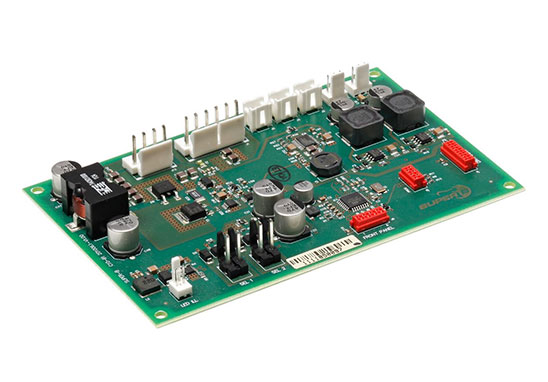

PCBA打樣流程
1. 客戶下單
客戶根據自己的實際需求PCBA加工廠下訂單，并提出具體的要求。而加工廠會通過自身能力進行評估，看看是否能夠完成訂單。如果廠家確定自己能夠在預計時間內完成訂單，那么接下來雙方就會進行協商決定各個生產細節。
2. 客戶提供生產資料
客戶在決定下單之后，給PCBA加工廠提供一系列的文件和清單，比如生產所需要的PCB電子文件、坐標文件以及BOM清單等等，這些都是必須要提供的。
3. 采購原料
PCBA加工廠根據客戶提供的文件資料到指定的供應商采購相關原料。
4. 來料檢驗
在進行PCBA加工之前，對于所有要使用的原料，進行嚴格的質量檢驗，確保合格后投入生產。
5. PCBA生產
在進行PCBA加工的時候，為了保證生產質量，無論是貼片還是焊接生產，廠家需要嚴格控制好爐溫。
6. PCBA測試
PCBA加工廠進行嚴格產品測試，通過測試的PCB板交付給客戶。
7. 包裝售后
PCBA加工完成后，對產品進行包裝，然后交給客戶，完成整個PCBA加工工作。
